Frässchablone 4040 / 4080 für Führungszwingen ITEM Nut 8

Mit dieser Frässchablone lassen sich gezielt Einführ-Taschen in Nut 8 Aluminiumprofile (4040 / 4080) fräsen.

Voraussetzung für die Anwendung:

• 12 mm Kopierring – Hier zu erhalten: 👉 Metrische Kopierringe (Affiliate Link)
• 8 mm Fräser (geeignet für Aluminium) – Hier zu erhalten: 👉 Fräser (Affiliate Link)

Die Kombination aus Kopierring und Fräser definiert die exakte Kontur der Ausfräsung und sorgt für reproduzierbare Ergebnisse ohne Nacharbeit.

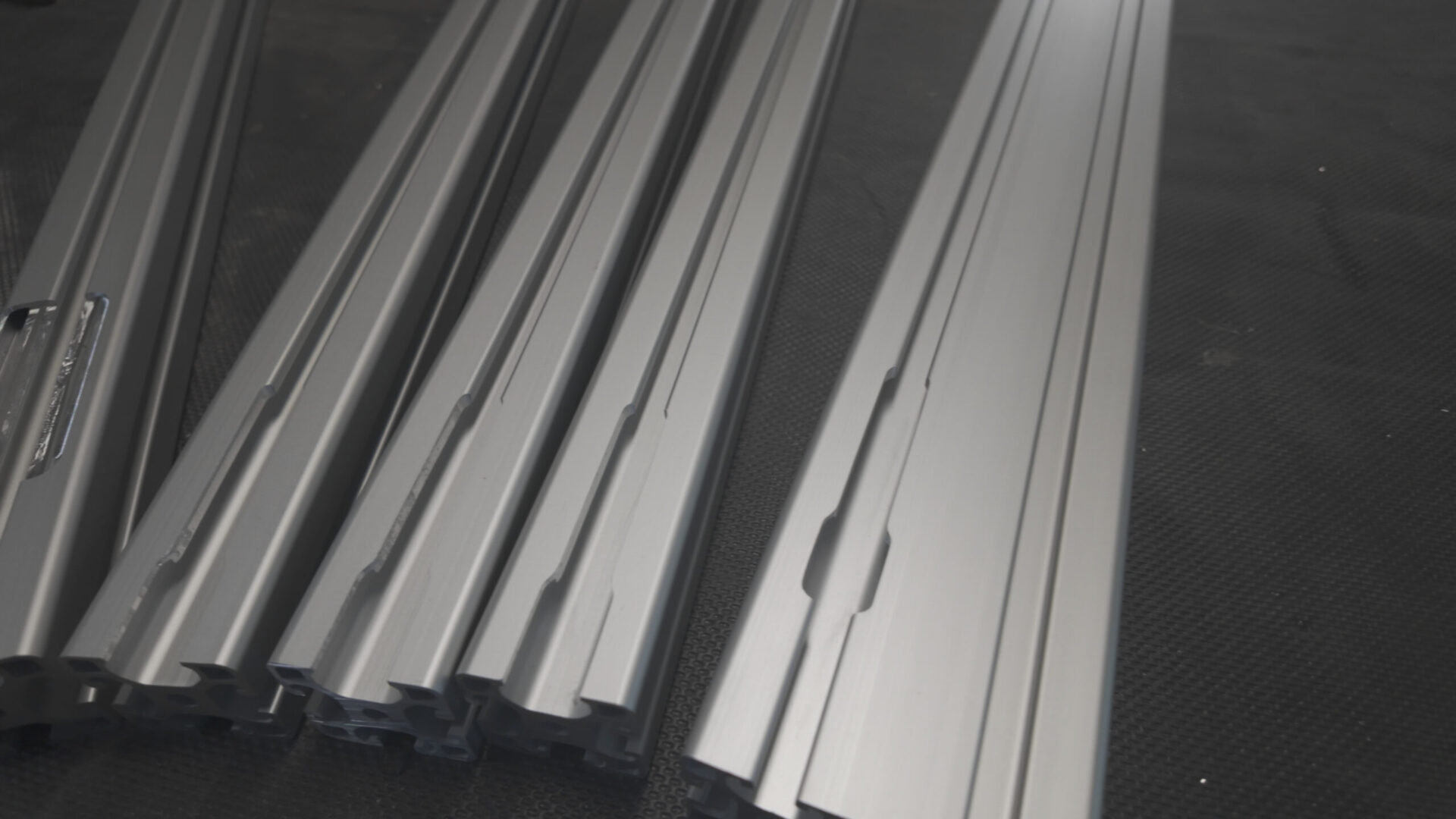

Funktion: Nachträgliches Einführen von Befestigungselementen

Die gefrästen Taschen ermöglichen das nachträgliche Einführen von Komponenten, die sonst nicht in die Nut eingeschoben werden können:

• Führungsschienenzwingen
• Nutsteine
• Schraubenköpfe (z. B. Sechskant / Zylinderkopf)
• weiteres Befestigungsmaterial

Gerade bei bestehenden Konstruktionen ist das entscheidend, da Profile oft bereits verbaut sind und kein seitliches Einschieben mehr möglich ist.

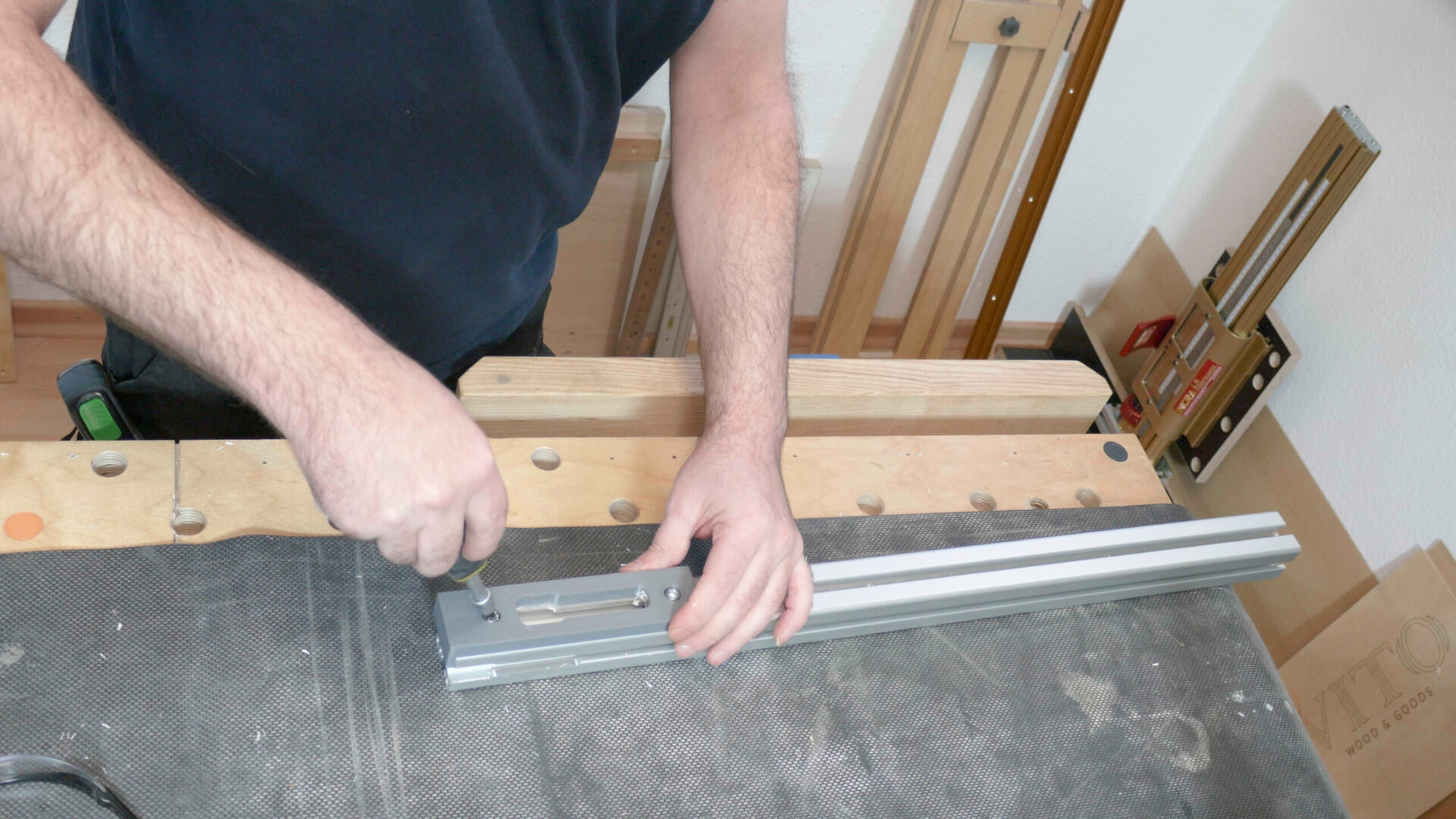

Saubere und reproduzierbare Anwendung

Durch die Führung über den Kopierring in Kombination mit der Anschlaggeometrie entsteht:

• konstante Frästiefe und Position
• identische Taschen bei mehreren Anwendungen
• sichere Führung während des Fräsvorgangs

Ideal für Serienanwendungen oder den Aufbau modularer Systeme.

Varianten: Automatikverbinder vs. Stirnanfang

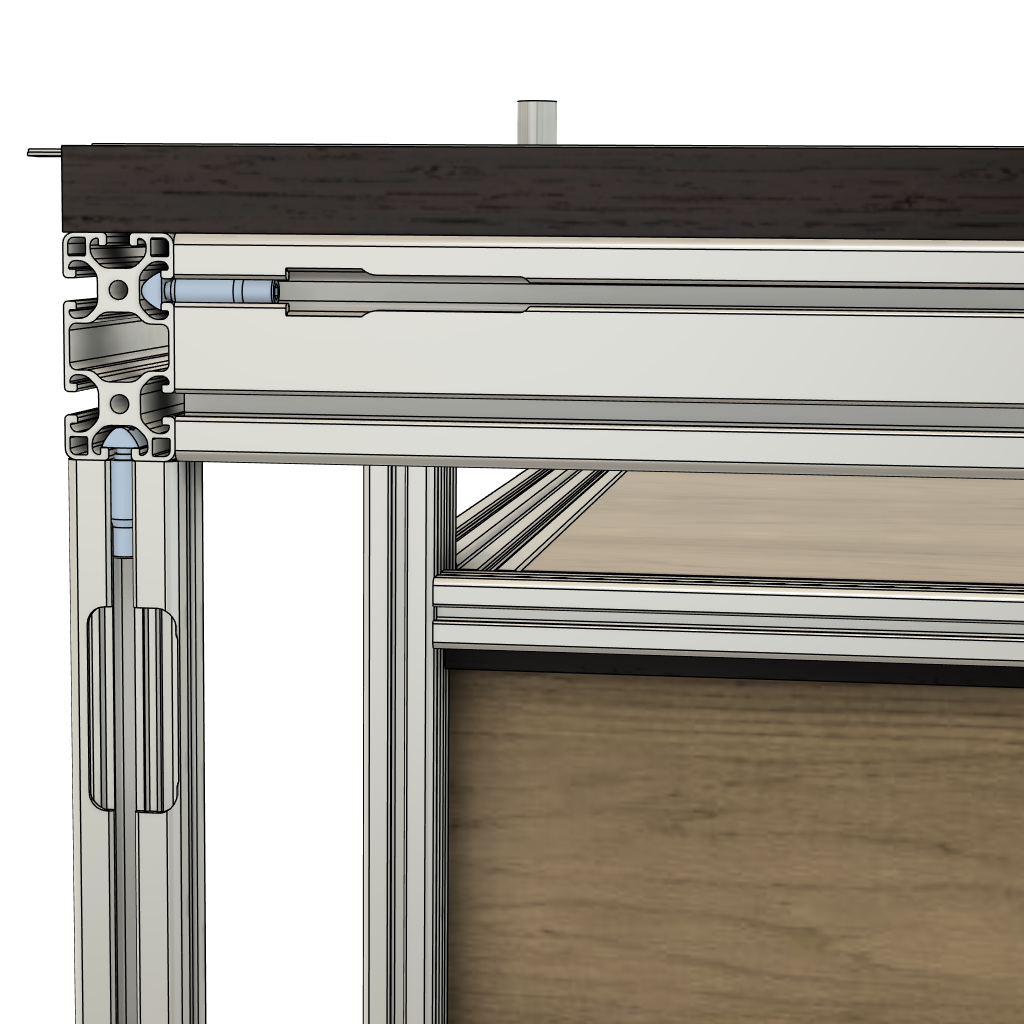

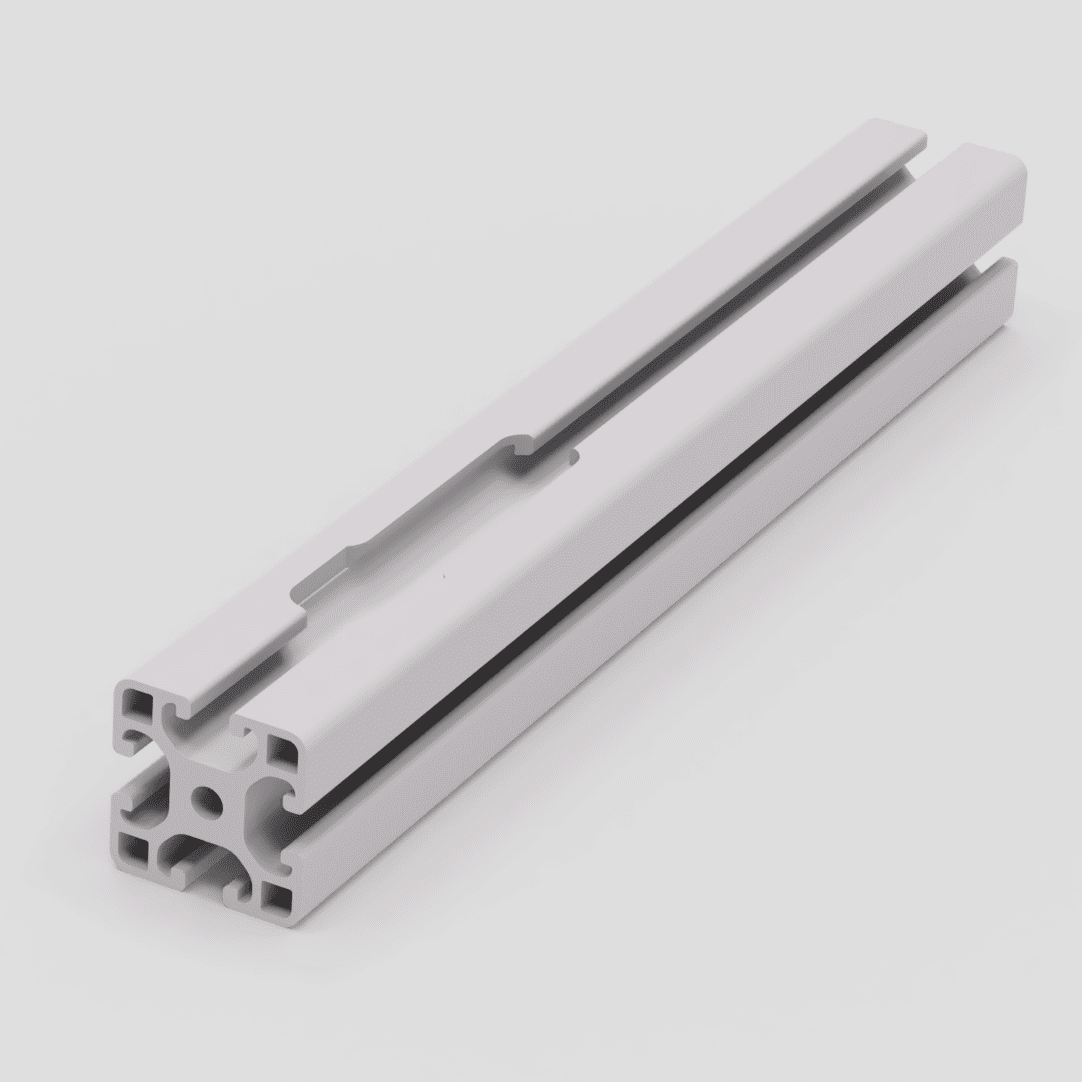

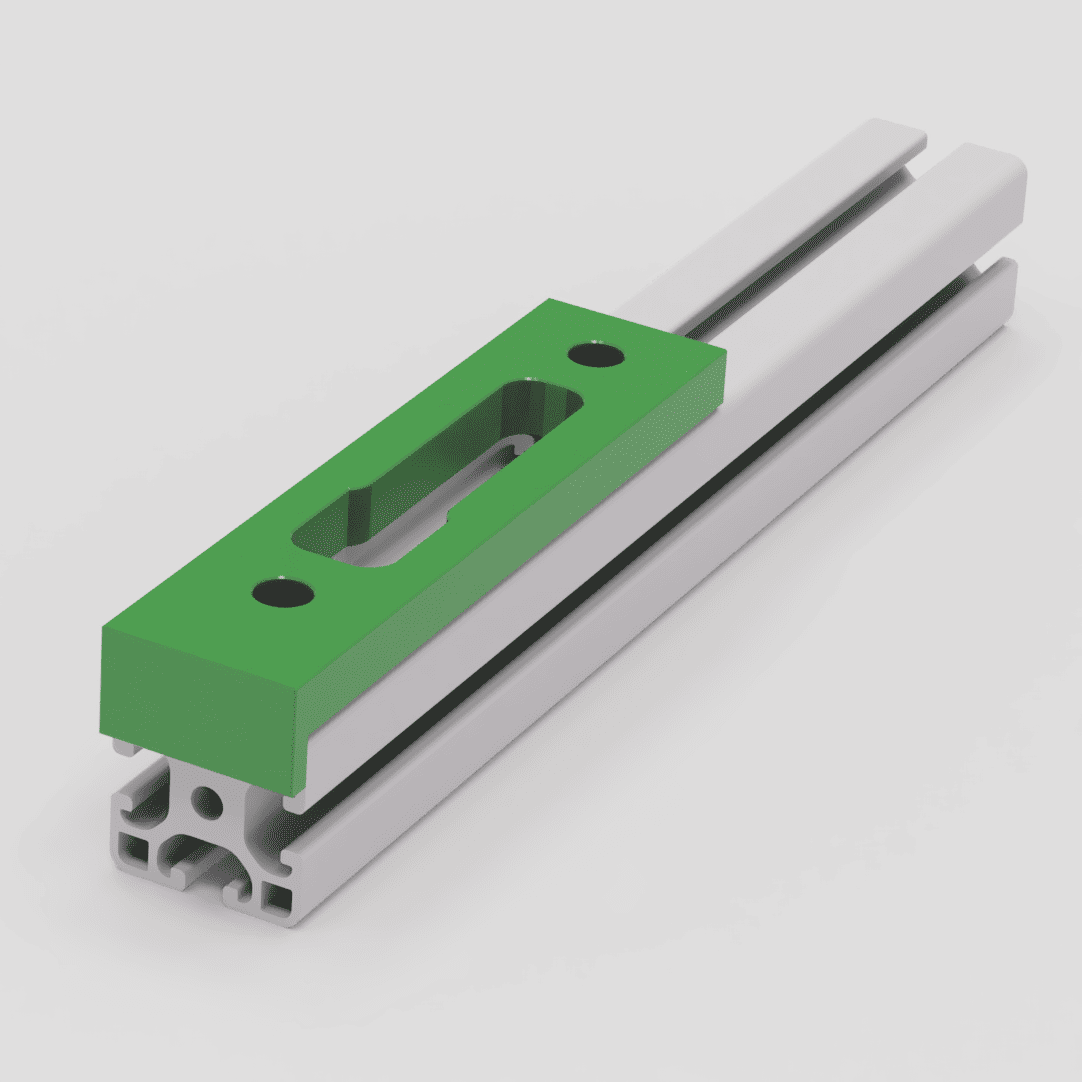

Automatikverbinder

Diese Variante ist für Verbindungen innerhalb der Nut gedacht, bei denen spezielle Verbindungselemente (Automatikverbinder) eingesetzt werden.

Die Fräsung ermöglicht:

• das gezielte Einführen der Verbinder direkt in die Nut
• eine saubere und definierte Position der Verbindungspunkte
• das nachträgliche Arbeiten an bereits montierten Profilkonstruktionen

Ideal, wenn Profile miteinander verbunden oder erweitert werden sollen, ohne die Konstruktion zu zerlegen.

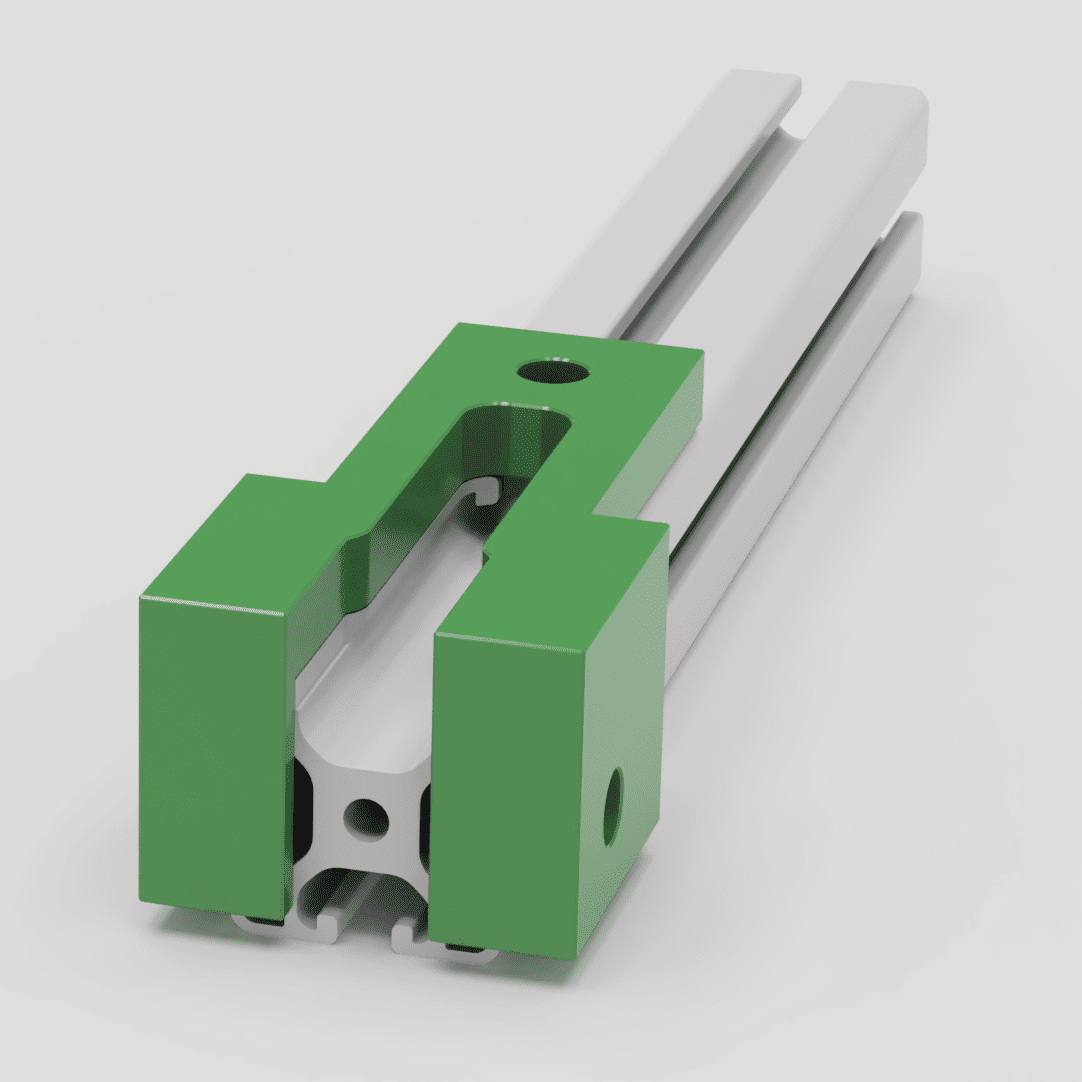

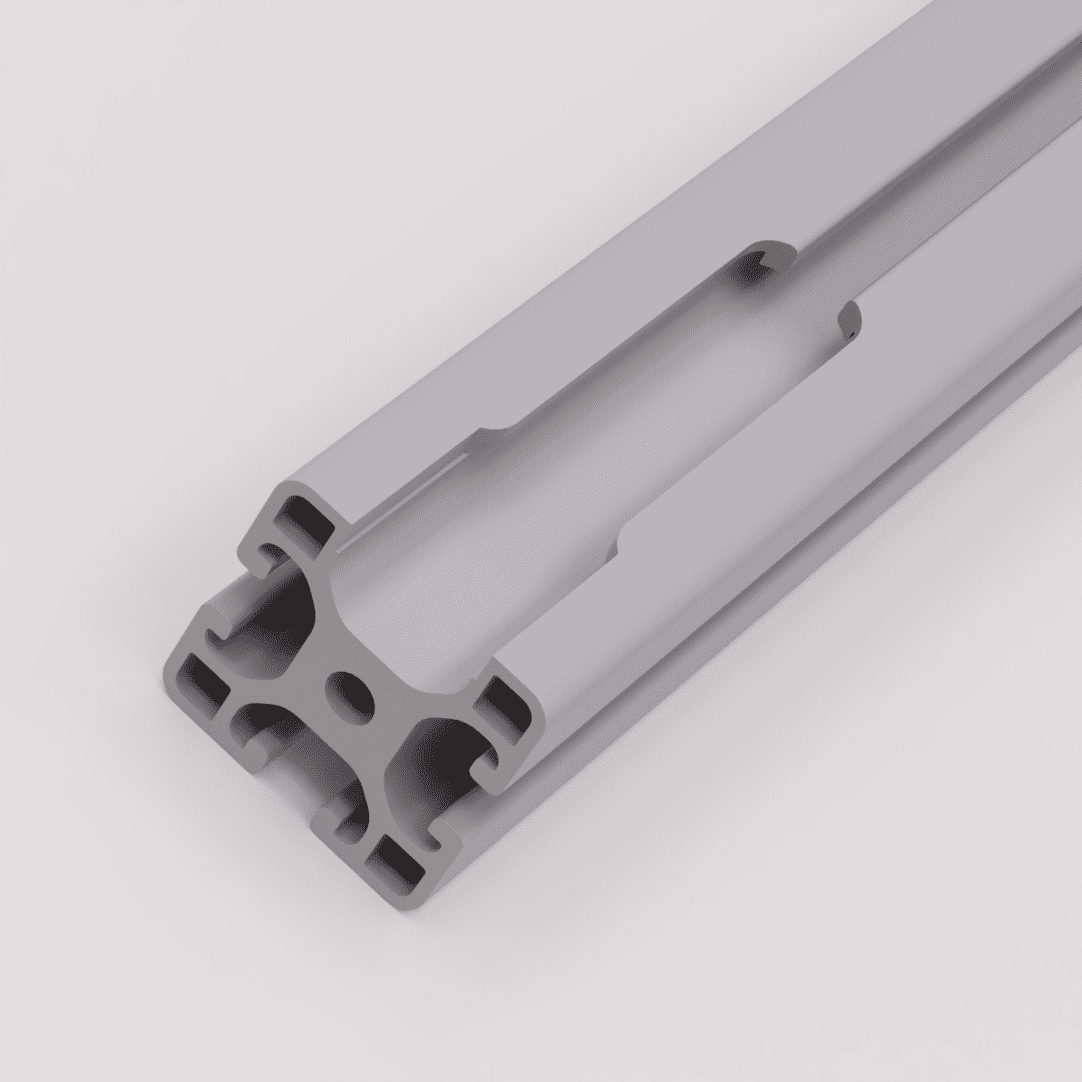

Stirnanfang

Diese Variante ist für Fräsungen am Profilanfang bzw. an der Stirnseite ausgelegt.

Die Ausfräsung dient dazu:

• Nutsteine und Schraubenköpfe direkt von vorne in die Nut einzuführen
• einen definierten Startpunkt für Befestigungen zu schaffen
• Bauteile gezielt am Profilanfang zu positionieren

Ideal für den Aufbau neuer Konstruktionen oder wenn ein sauberer Einstiegspunkt in die Nut benötigt wird.
