MFT KlemmDogs DUO
14,90 € – 19,90 €
Klemmdogs für 20 mm MFT-Lochraster zur sicheren Fixierung von Werkzeugplatten und Hilfsaufbauten.
Klemmung über komprimierte O-Ringe für gleichmäßigen Halt ohne Verkanten.

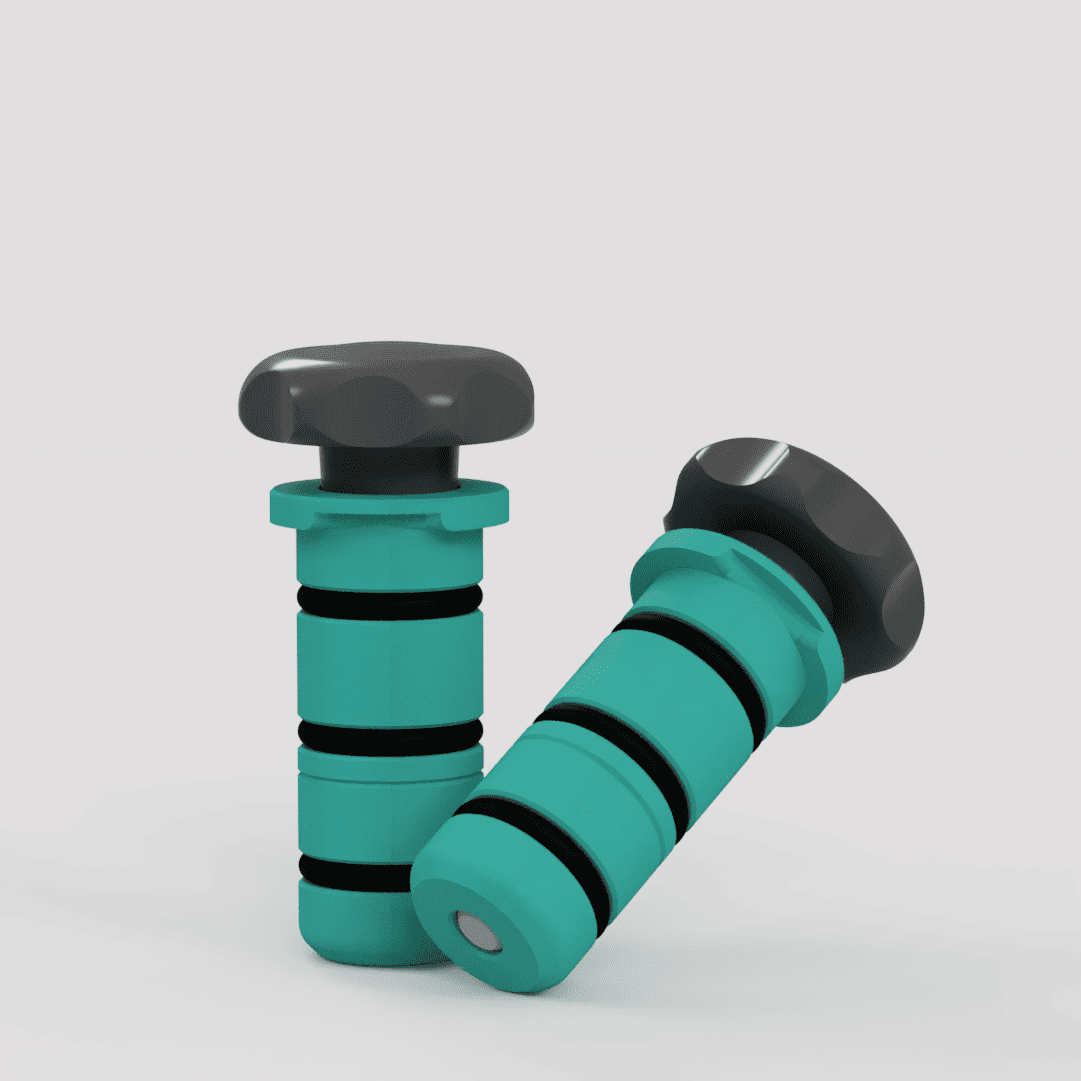

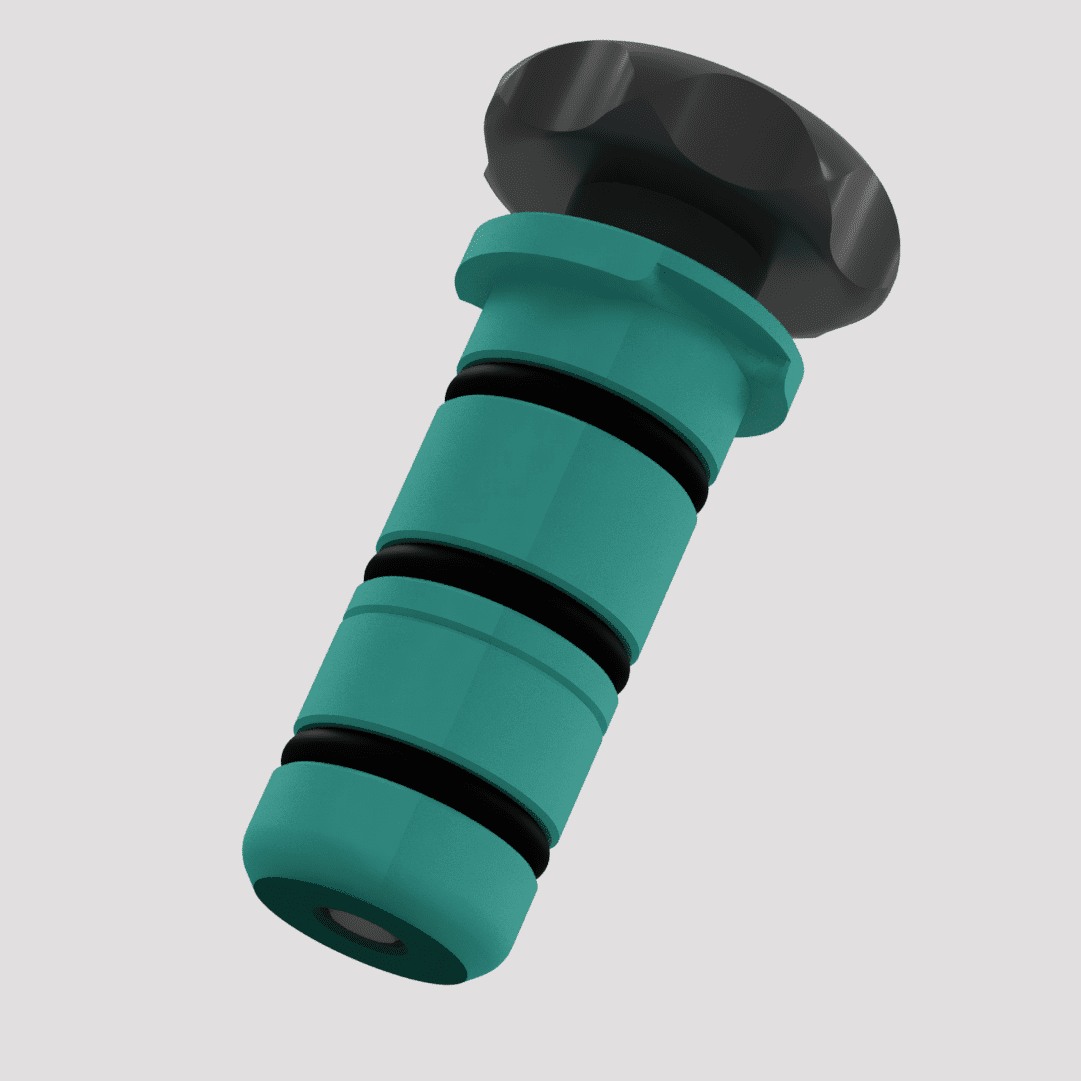

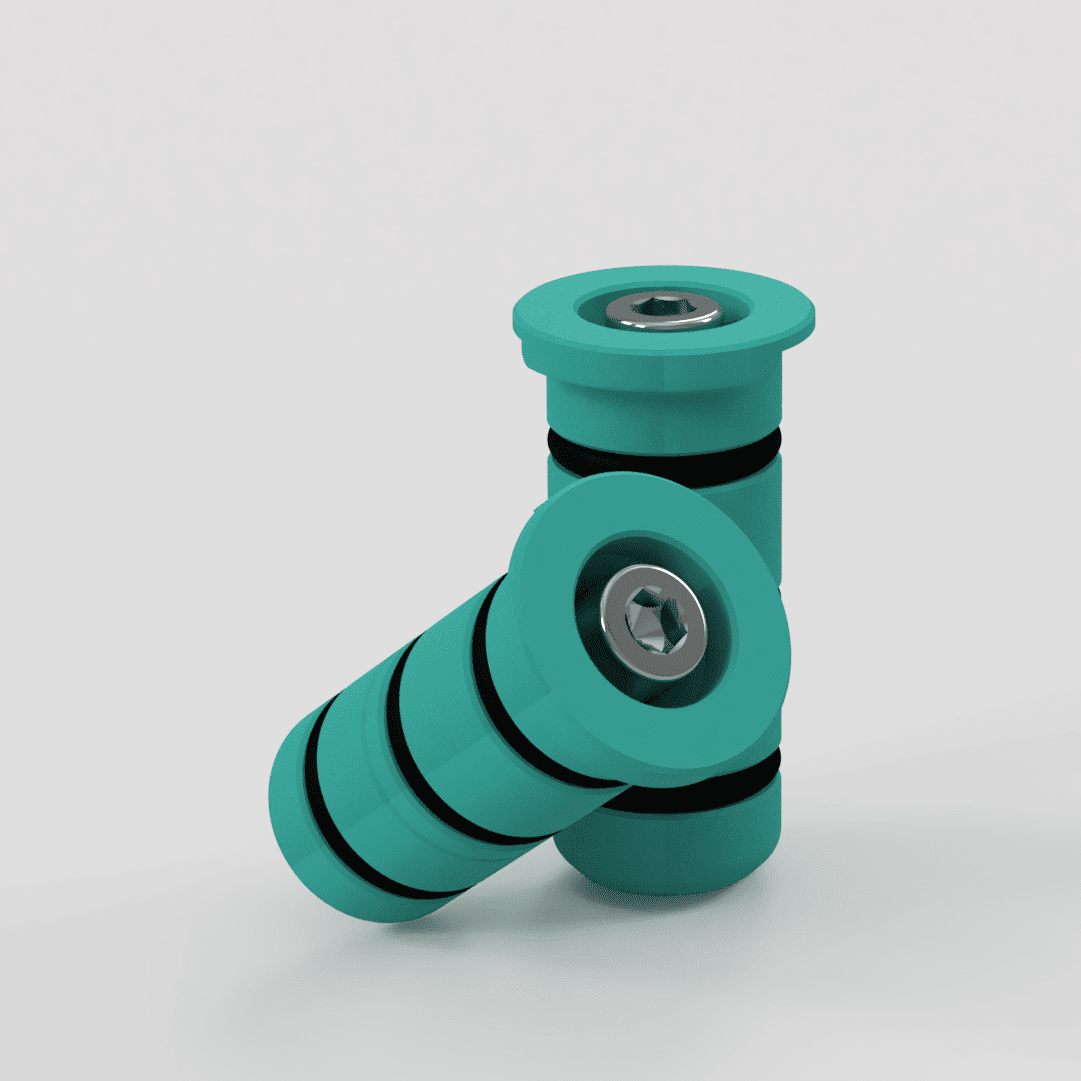

Je nach Variante werkzeugfrei mit Sterngriff oder flach mit Zylinderschraube.
Wir haben Dich zur Warteliste dieses Produkts hinzugefügt und senden Dir eine E-Mail, sobald das Produkt verfügbar ist.
Warteliste verlassenDieses Produkt ist derzeit ausverkauft.
Keine Sorge! Gib deine E-Mail-Adresse ein, und wir benachrichtigen dich, sobald es wieder auf Lager ist.
MFT Klemmdogs DUO – Präzise Fixierung im 20 mm Lochraster
Die MFT Klemmdogs DUO wurden speziell für das 20 mm Lochraster entwickelt und ermöglichen eine gleichmäßige, spielfreie Fixierung direkt im Bohrloch.
Im Gegensatz zu klassischen Klemmdogs, die über seitlichen Druck oder Keilwirkung arbeiten, basiert dieses System auf einer radialen Klemmung über O-Ringe. Dadurch entsteht eine kontrollierte Fixierung ohne Verkanten und ohne einseitige Belastung.
Gleichmäßige Klemmung über O-Ringe
Die Klemmung erfolgt über mehrere O-Ringe, die beim Anziehen gezielt komprimiert werden:
- gleichmäßiger Druck über den gesamten Umfang
- automatischer Ausgleich von Toleranzen im Lochraster
- zentrierter Sitz im Bohrloch
Das Ergebnis ist eine stabile Fixierung, ohne punktuelle Belastung oder Verkippung.
Anpassbare Klemmhöhe für unterschiedliche Materialstärken

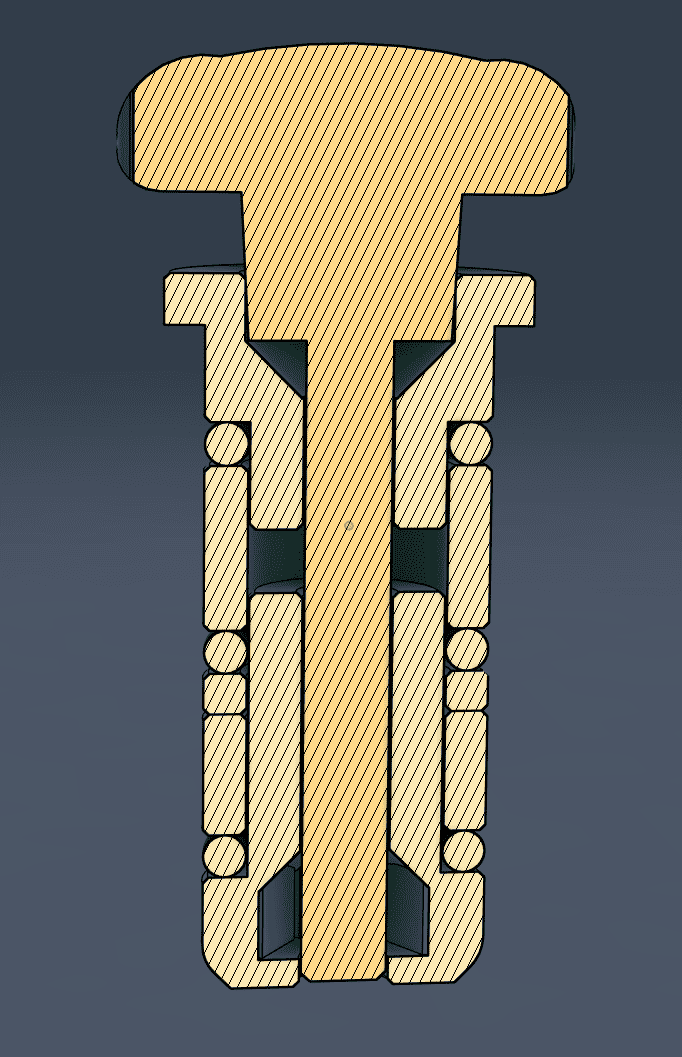

Ein zentrales Konstruktionsmerkmal ist das geteilte Klemmringsystem im unteren Bereich.
Statt eines festen Rings kommen zwei unterschiedlich große Segmente zum Einsatz:
- ein ¾-Ring
- ein ¼-Ring
Beide ergeben zusammen die Höhe eines vollständigen Rings, können aber flexibel kombiniert werden.
Bessere Handhabung beim Einsetzen und Herausnehmen

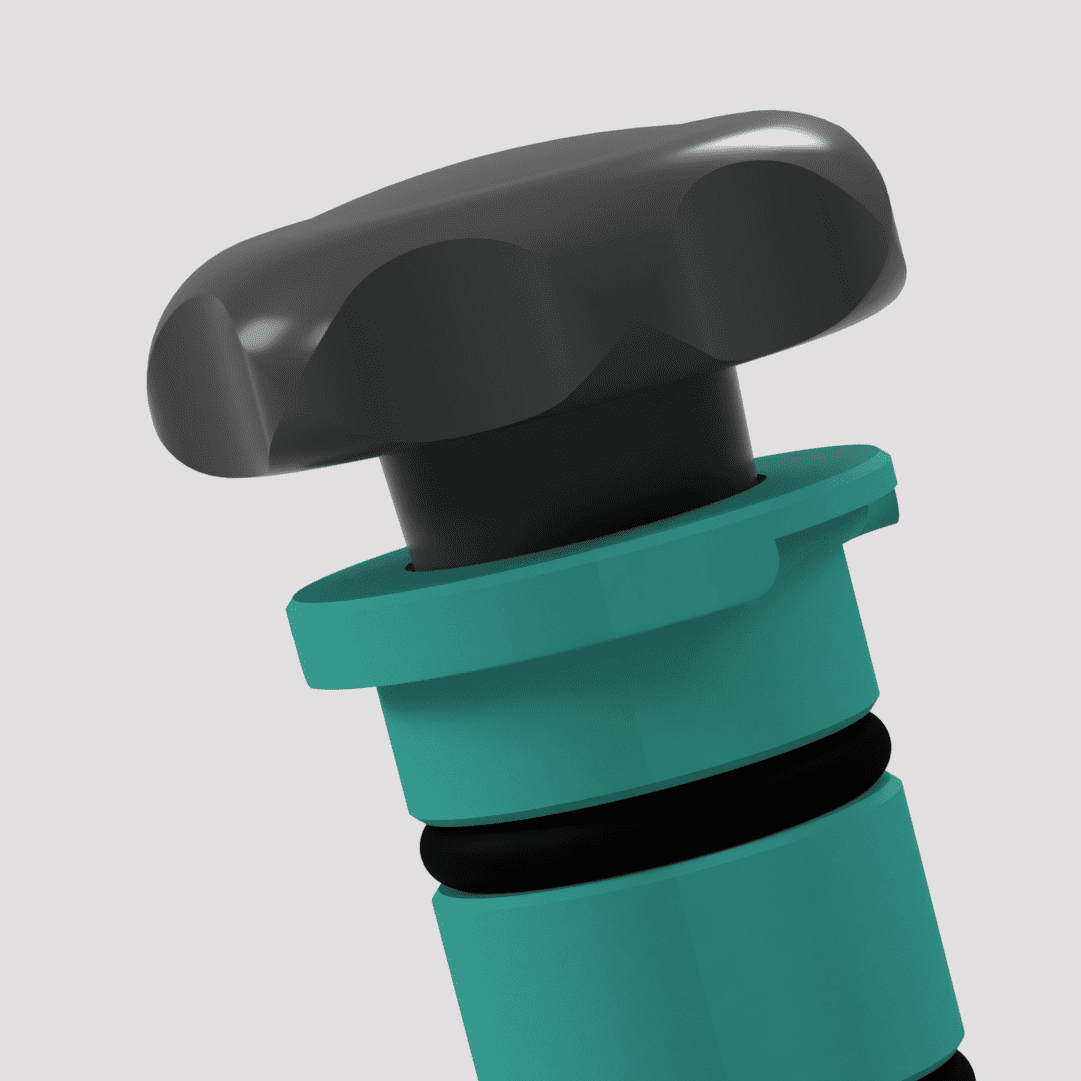

Im oberen Bereich ist der Klemmdog mit Griffmulden versehen.
Diese sorgen für besseren Halt beim Greifen und erleichtern das Herausnehmen nach dem Lösen.
Das ist besonders praktisch, wenn der Klemmdog fest im Loch sitzt oder im Arbeitsablauf schnell umgesetzt werden soll.
Warum das wichtig ist
Werkbankplatten und eingesetzte Vorrichtungen unterscheiden sich in ihrer Stärke.
Ohne Anpassung würde das dazu führen, dass einzelne O-Ringe keinen Kontakt haben oder übermäßig stark belastet werden.
Die Lösung
Durch die variable Anordnung der Klemmringe lässt sich die Position der O-Ringe im Loch gezielt anpassen:
- die wirksame Klemmzone kann verschoben werden
- alle O-Ringe liegen vollständig an
- die Belastung bleibt gleichmäßig verteilt
Das verhindert:
- ungleichmäßige Kompression
- vorzeitigen Verschleiß
- beschädigte O-Ringe
Das System funktioniert zuverlässig bei Werkbankplatten ab ca. 25 mm Stärke und passt sich unterschiedlichen Einbausituationen an.
Einsatz im MFT- und FixGrid-System
Die Klemmdogs eignen sich überall dort, wo Werkstücke oder Vorrichtungen präzise und reproduzierbar im Lochraster positioniert und fixiert werden sollen.
Typische Anwendungen:
- Fixieren von Schablonen und Vorrichtungen
- Positionieren von Werkstücken im MFT-Lochraster
- wiederholgenaue Arbeitsabläufe im FixGrid-System
Besonders geeignet für:
- kleine und mittlere Werkstücke
- Anwendungen mit hoher Anforderung an Genauigkeit
Einordnung der Funktion
Die Klemmdogs sind für eine gleichmäßige Fixierung und Positionierung ausgelegt.
Sie ersetzen keine Schraubzwingen bei hohen Spannkräften, sondern sorgen für:
- stabilen Halt im Loch
- saubere Referenzen
- reproduzierbare Ergebnisse
| Gewicht | n. a. |
|---|---|
| Hardware | Sterngriff, Zylinderkopf |
Produktsicherheit
Herstellerinformationen
WOOD & GOODS - Inh. Vito Fanelli
Hans-Bardon-Str. 15 • 97877 Wertheim • Germany
EMAIL: info@woodandgoods.de
Sicherheitshinweise
- Produkt ausschließlich bestimmungsgemäß im 20 mm Lochraster von Werkbänken (z. B. MFT-Systemen) verwenden.
- Vor jeder Anwendung festen Sitz im Bohrloch prüfen.
- Klemmdogs nicht als Ersatz für Schraubzwingen bei hohen Spannkräften verwenden.
- Beschädigte oder verschlissene O-Ringe nicht weiterverwenden und bei Bedarf ersetzen.
- Produkt von Kindern fernhalten – kein Spielzeug.
Material- und Nutzungshinweise
- Produkt enthält elastische O-Ringe zur Klemmung – diese unterliegen natürlichem Verschleiß.
- Kontakt mit aggressiven Chemikalien oder Lösungsmitteln vermeiden.
- Nicht übermäßig fest anziehen, um Materialbeschädigung zu verhindern.
Bestimmungsgemäße Verwendung
Die MFT Klemmdogs DUO sind für die Fixierung und Positionierung von Werkstücken und Vorrichtungen in Werkbänken mit 20 mm Lochraster vorgesehen.
Eine andere Verwendung gilt als nicht bestimmungsgemäß.
