Variable Schwalbenschwanz Fräsvorrichtung

1,00 € – 54,90 €

Stelle Dir Deine Fräs-Vorrichtung individuell zusammen:

Wähle eine Komponente im Dropdown
👉 Wähle ein Bauteil, lege die gewünschte Menge fest und füge es dem Warenkorb hinzu.
Anschließend kannst Du weitere Komponenten frei kombinieren und nacheinander in den Warenkorb legen

So entsteht Deine ganz individuell Fräs-Vorrichtung nach Deinen Bedürfnissen.

Modulare Schwalbenschwanz-Fräsvorrichtung für selbstgebaute Vorrichtungen. Die einzelnen Templates werden auf einem 20×20 Aluprofil frei positioniert und ermöglichen variable Abstände für Schwalben und Zinken. Je nach Aufbau kann die Vorrichtung mit der Oberfräse oder an der Tischfräse verwendet werden.

Bauteil

Zurücksetzen

Wir haben Dich zur Warteliste dieses Produkts hinzugefügt und senden Dir eine E-Mail, sobald das Produkt verfügbar ist.

Warteliste verlassen

Dieses Produkt ist derzeit ausverkauft.

Keine Sorge! Gib deine E-Mail-Adresse ein, und wir benachrichtigen dich, sobald es wieder auf Lager ist.

Ich habe die Datenschutzerklärung zur Kenntnis genommen und akzeptiere sie.

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 10 - 15 Werktage

Frage zum Produkt?

Zur Wunschliste hinzufügen

Kategorien: OnDemand, Schablonen & Vorrichtungen Schlagwörter: Frässchablone, Frästisch, Fräsvorrichtung, Holzverbindung, Oberfräse, Schwalbenschwanz, Schwalbenschwanz fräsen, Vorrichtung, Werkstatthilfe, Zinkenfrässchablone, Zinkenverbindung

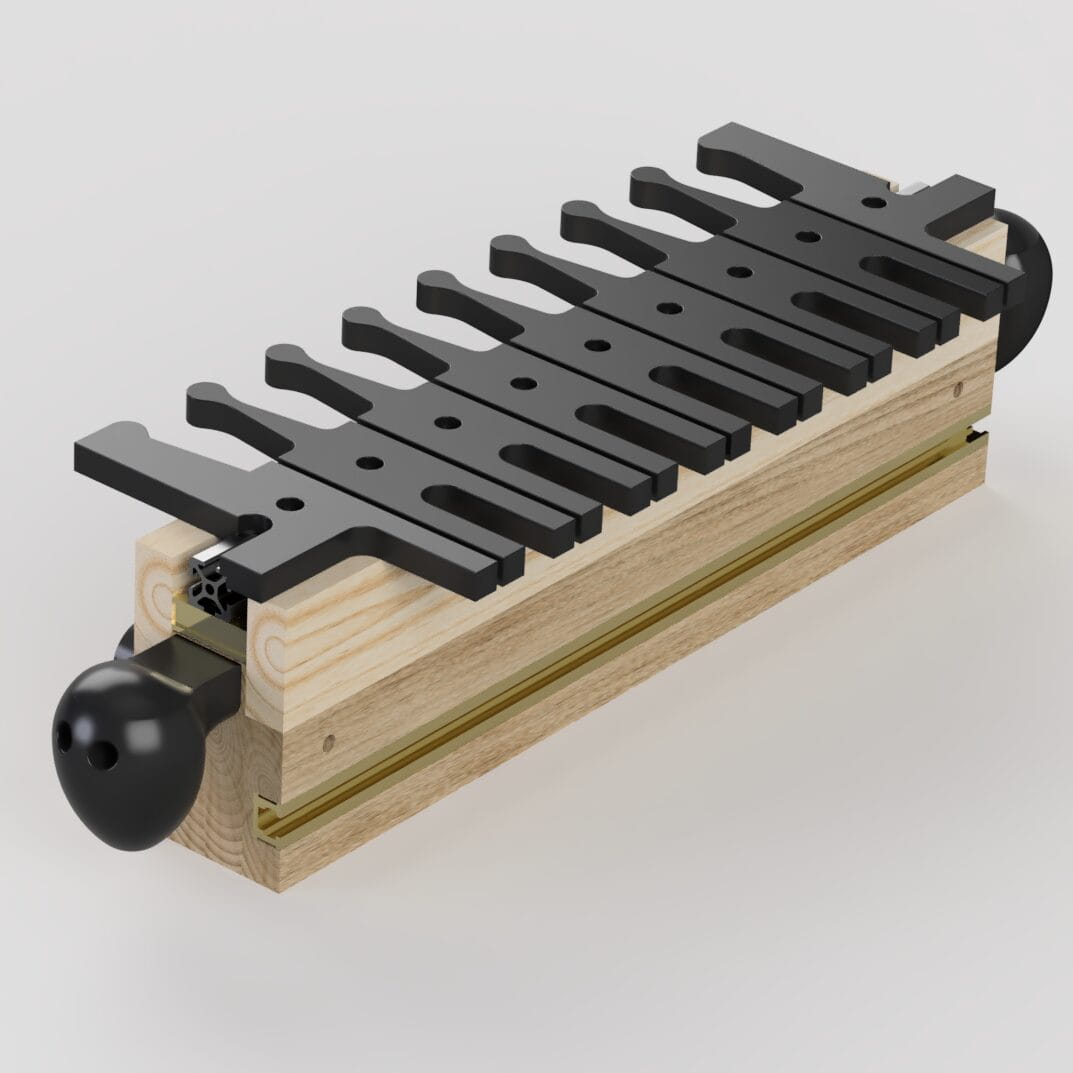

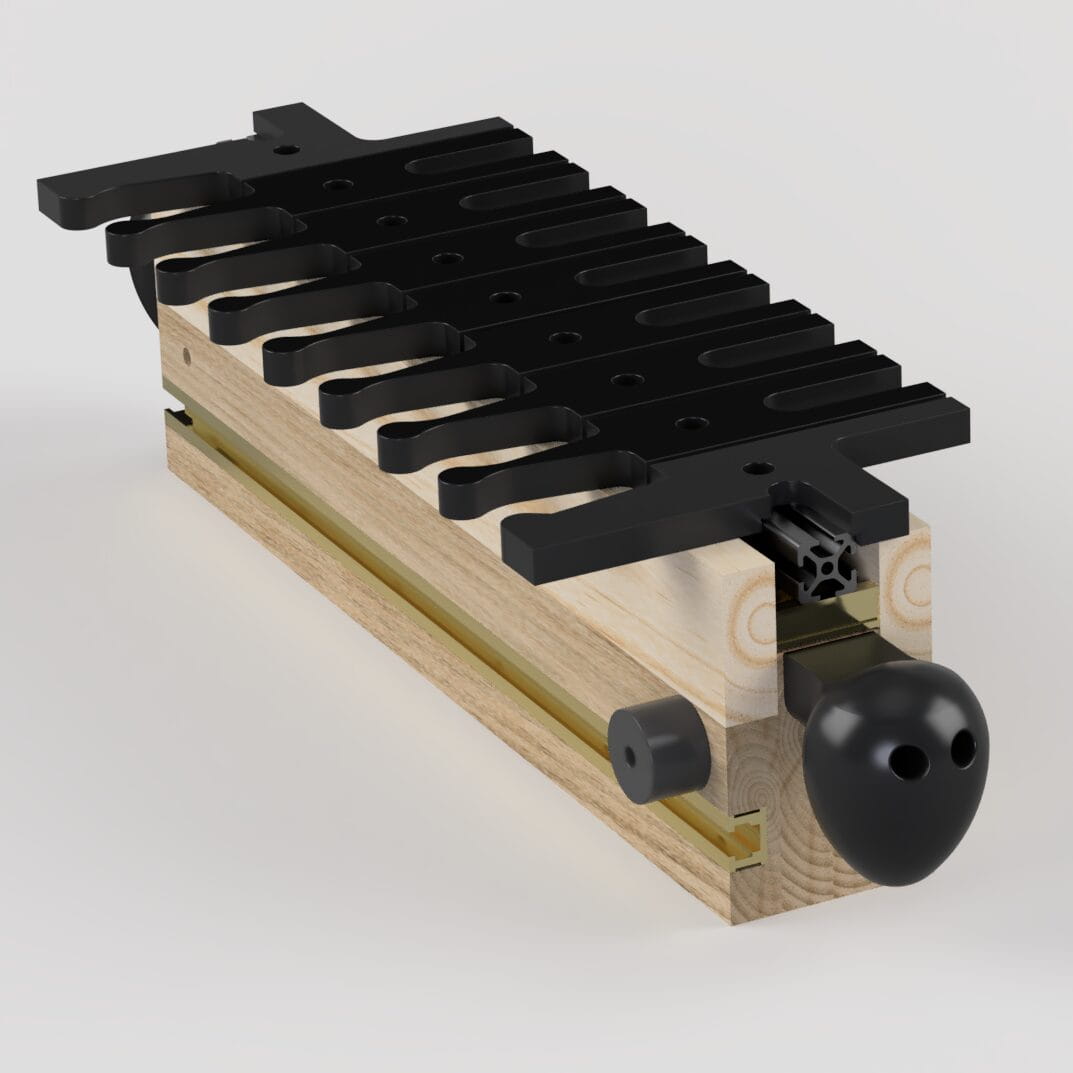

Variable Schwalbenschwanz-Fräsvorrichtung für selbstgebaute Grundkörper

Diese Vorrichtung ist für alle gedacht, die Schwalbenschwanz- und Zinkenverbindungen mit der Oberfräse oder am Frästisch herstellen möchten.
Die 3D-gedruckten Templates bilden dabei die eigentliche Fräsführung. Der Grundkörper aus Holz wird nach Bauplan selbst gebaut.

Das Prinzip

Die einzelnen Templates werden über ihre Bohrungen mit Hammernutsteinen auf einem 20×20 mm Aluprofil befestigt.
Dadurch können sie frei auf der Schiene positioniert werden. Einzelne Templates lassen sich entnehmen oder versetzen, um die Abstände und Breiten der Schwalben und Zinken anzupassen.

Eine Seite der Templates wird für den kugelgelagerten Gratnutfräser verwendet, die gegenüberliegende Seite für den passenden Nutfräser bzw. Bündigfräser mit Kugellagerführung.
So entstehen die zueinander passenden Schwalben und Zinken über dieselbe Grundvorrichtung.

Lieferumfang je nach Auswahl

Haupt-Template: Einzelnes Fräs-Template für die variable Schwalbenschwanz-Fräsvorrichtung.
Abschluss beidseitig: Zwei Abschluss-Templates für die linke und rechte Seite der Fräsführung.
Griff-Set: Zwei Griffe zur Führung der Vorrichtung am Frästisch.
Distanzanschlag: Anschlag zum Ausrichten des Werkstücks auf beiden Seiten der Vorrichtung.
Druckteile Komplettset: 7 Haupt-Templates, 2 Abschluss-Templates, 1 Griff-Set und 1 Distanzanschlag.
Schraubenset: Passende Schrauben und Hammernutsteine zur Montage der Templates.

Nicht im Lieferumfang enthalten

Holz bzw. Multiplex für den Grundkörper
20×20 mm Aluprofil
T-Nut-Schiene bzw. Anschlagschiene für den Grundkörper
Fräser für Schwalben und Zinken
Oberfräse oder Frästisch

Benötigte Fremdteile & Bezugsquellen

Die folgenden Teile werden für den Aufbau der Vorrichtung benötigt, sind aber nicht im Lieferumfang der Druckteile enthalten.
Du kannst passende Teile frei bei jedem Anbieter kaufen. Die verlinkten Produkte sind Beispiel-Bezugsquellen.

Werbehinweis: Mit * gekennzeichnete Links sind Affiliate-Links/Werbung.
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Für dich entstehen dadurch keine zusätzlichen Kosten.

20×20 mm Aluprofil

Wird als Trägerprofil für die verschiebbaren Templates verwendet.
Achte darauf, dass Profil und Hammernutsteine zueinander passen.

20×20 mm Aluprofil ansehen*

Fräserset für diese Vorrichtung

Dieses Fräserset wurde für den Aufbau der gezeigten Vorrichtung verwendet.
Besonders wichtig ist der Gratnutfräser: Durchmesser, Winkel und Kugellager müssen zur Führung der Templates passen, damit der Fräser sauber und ohne Spiel geführt wird.

Referenzmaß Gratnutfräser:
D: 12,7 mm · NL: 19,05 mm · Winkel: 8° · Schaft: 8 mm · Kugellager: 16 mm

Der beiliegende Nutfräser bzw. Bündigfräser wird für die passenden Zinken verwendet.

Passendes ENT Fräserset ansehen*

T-Nut-Schiene / Anschlagschiene

Wird für den selbstgebauten Grundkörper benötigt.
Länge und Einbau richten sich nach deinem Aufbau.

T-Nut-Schiene ansehen*

Kostenloser Bauplan

Den Bauplan für den Grundkörper stelle ich kostenlos als PDF zur Verfügung.
Darin findest du die Maße und den grundlegenden Aufbau des Holzkörpers, auf dem die gedruckten Templates und Profile montiert werden.

Kostenlosen Bauplan herunterladen

Video zum Aufbau und zur Anwendung

Den Zusammenbau und die Anwendung der Vorrichtung zeige ich in meinen Videos auf YouTube.

Zusammenbau ansehen

Anwendung ansehen

Wichtig vor der Verwendung

Die Genauigkeit der Vorrichtung hängt vom sauberen Aufbau des Grundkörpers, der Maßhaltigkeit der Templates, der Ausrichtung der Schienen und den verwendeten Fräsern ab.
Vor der Arbeit am eigentlichen Werkstück sollten immer Probestücke gefräst und die Einstellungen kontrolliert werden.

Zusätzliche Informationen

Gewicht	n. a.
Größe	n. a.

Produktsicherheit

Herstellerinformationen

WOOD & GOODS - Inh. Vito Fanelli
Hans-Bardon-Str. 15 • 97877 Wertheim • Germany
EMAIL: info@woodandgoods.de

Sicherheitshinweise

Nur für den vorgesehenen Einsatz als Fräshilfe für Schwalbenschwanz- und Zinkenverbindungen verwenden.
Vor jeder Verwendung alle Druckteile auf Risse, Verformungen oder Beschädigungen prüfen. Beschädigte Teile nicht weiterverwenden.
PLA-Kunststoffteile können bei Überlastung brechen oder splittern. Bruchstücke und Bruchkanten können scharf sein.
Die Vorrichtung nur mit fest gespanntem Werkstück und sicher befestigten Bauteilen verwenden.
Nur mit geeigneten Fräsern mit Kugellagerführung verwenden. Die Angaben und Sicherheitshinweise des Fräsers und der verwendeten Maschine beachten.
Hände und lose Kleidung stets vom rotierenden Fräser fernhalten.
Beim Fräsen geeignete Schutzausrüstung tragen, insbesondere Schutzbrille, Gehörschutz und bei Bedarf Staubschutz.
3D-gedruckte Kunststoffteile können sich bei Hitze verformen. Nicht dauerhaft starker Wärme, direkter Sonneneinstrahlung oder heißen Maschinenflächen aussetzen.
Kein Spielzeug. Von Kindern fernhalten.
