Venturi-Trichter für Werkstattabsaugung mit Booster

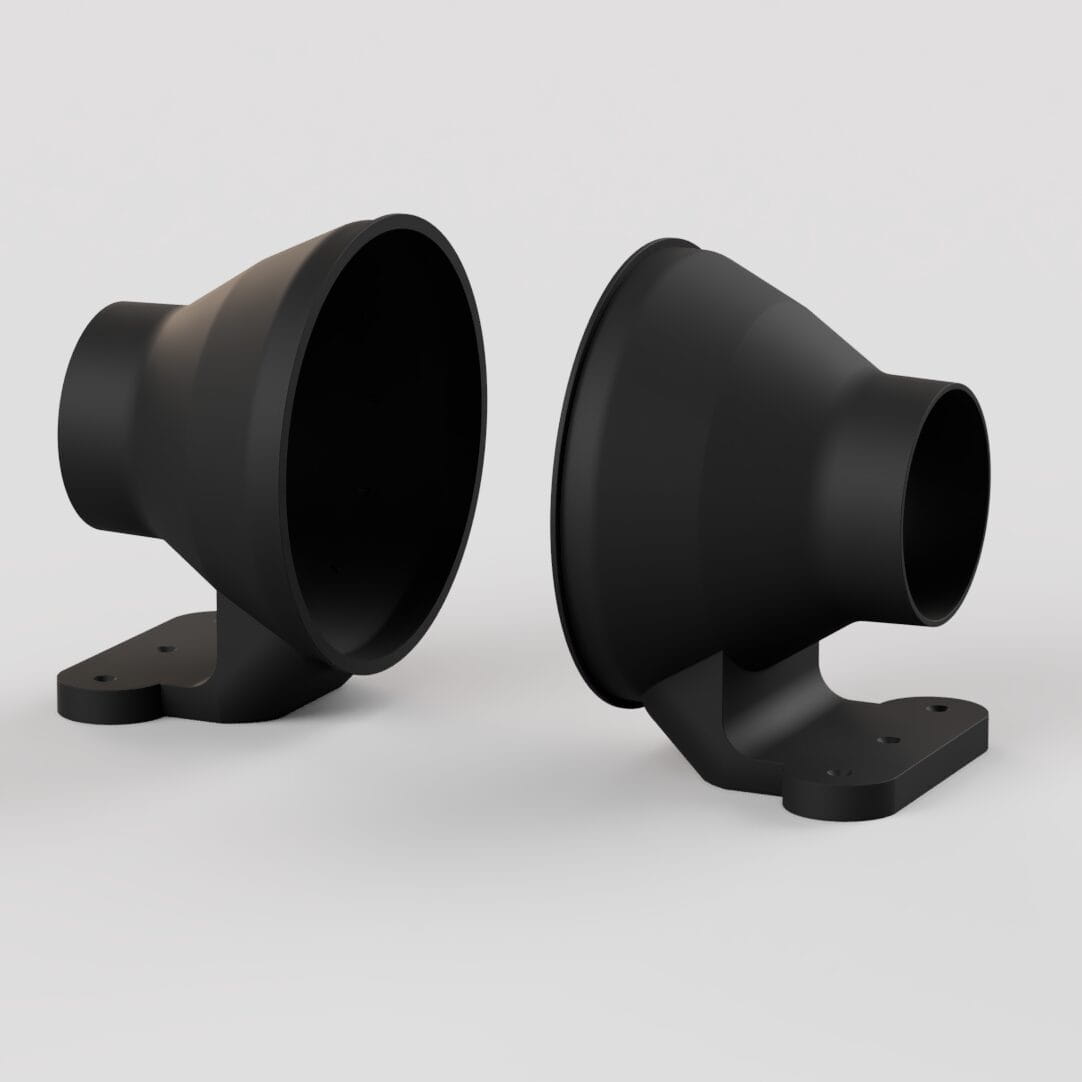

Dieser Venturi-Trichter ist ein gedrucktes Bauteil für den Aufbau eines Werkstatt-Absaugsystems mit Zyklon, Rohrventilator-Booster und Werkstattsauger. Er sitzt im System nach dem Zyklon und vor dem Booster und unterstützt einen gleichmäßigeren, stabileren Luftstrom.

Die Geometrie wurde speziell für den Einsatz mit einem 150-mm-Rohrventilator entwickelt. In Verbindung mit einem 100-mm-Schlauchsystem kann der Trichter dabei helfen, den Luftstrom gezielter in den Booster zu führen und Turbulenzen im Übergangsbereich zu reduzieren.

Wofür ist der Venturi-Trichter gedacht?

Der Trichter eignet sich für selbst gebaute Absaugsysteme in der Holzwerkstatt, bei denen ein Werkstattsauger mit einem Zyklonabscheider und einem zusätzlichen Rohrventilator kombiniert wird. Ziel ist eine bessere Spanaufnahme am Absaugpunkt, ohne direkt auf eine große stationäre Absauganlage wechseln zu müssen.

Typische Einsatzbereiche

• Frästisch
• Tischkreissäge oder Formatkreissäge
• Bandsäge
• Hobelmaschine
• Schleifarbeitsplätze
• allgemeine Werkstattabsaugung mit Zyklon und Sauger

Systemaufbau

Der empfohlene Aufbau des Absaugsystems ist:

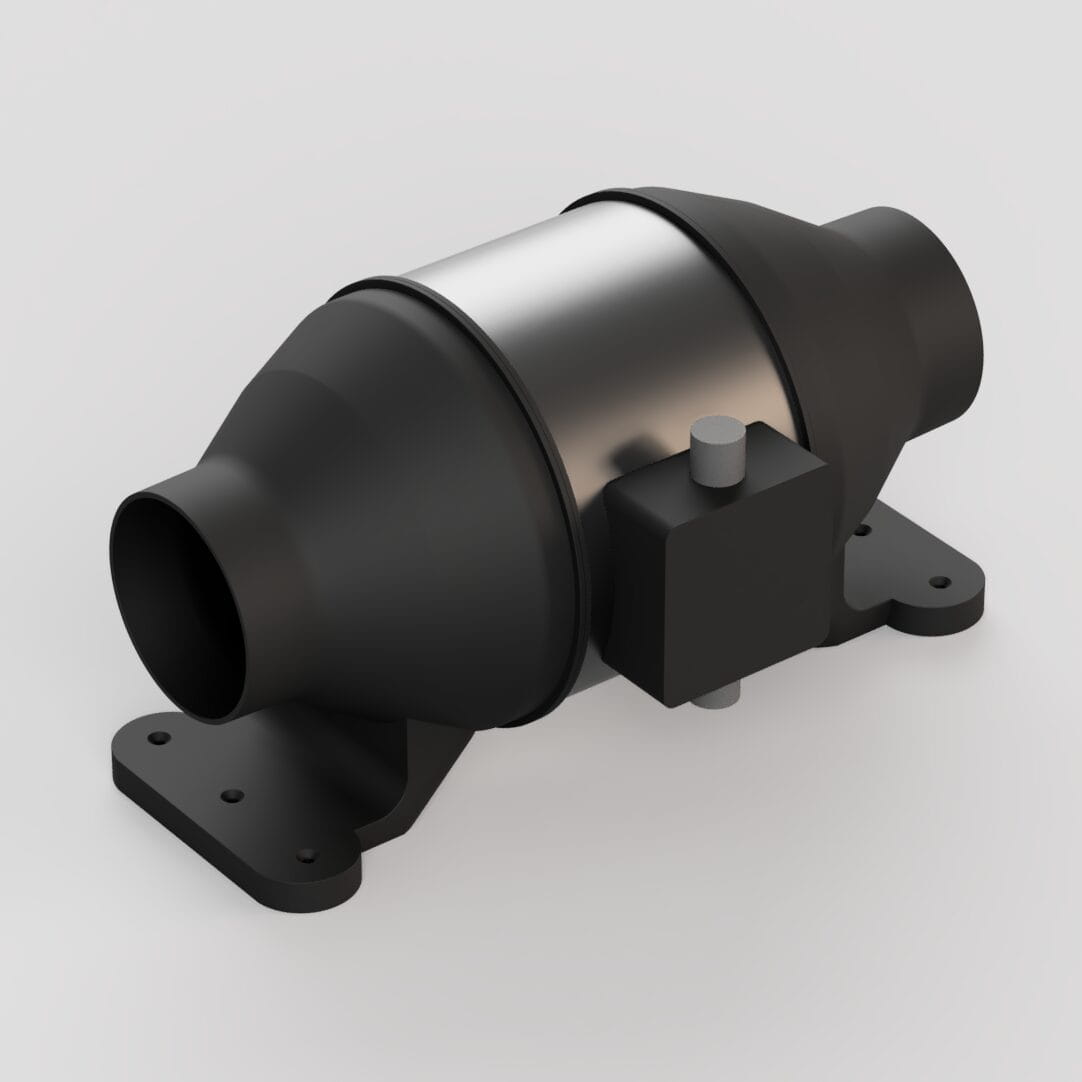

Maschine → Schlauch → Zyklon → Venturi-Trichter → Booster/Rohrventilator → Werkstattsauger

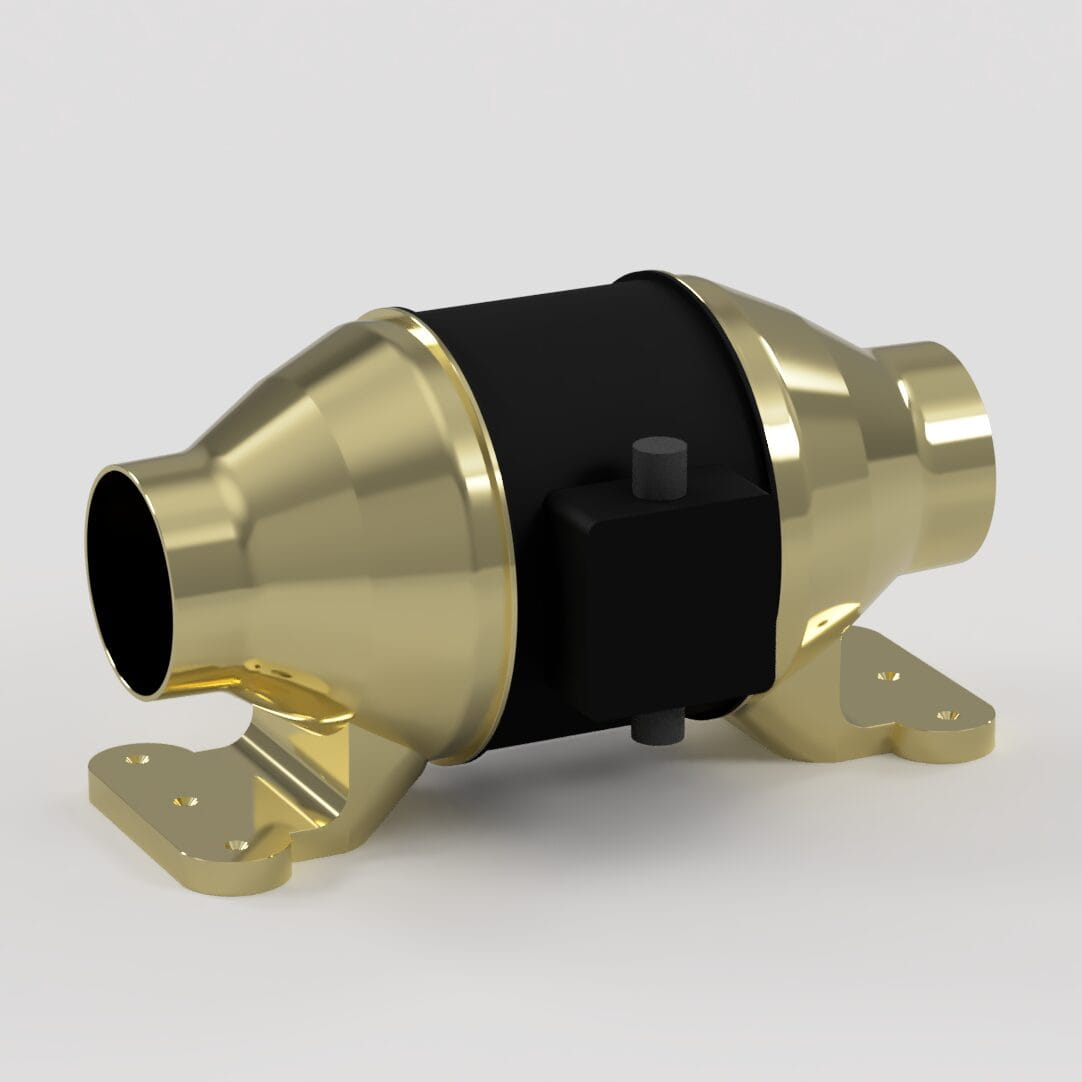

Der Trichter wird direkt am Einlass des Rohrventilators montiert. Der Anschluss erfolgt über handelsübliche 100-mm-Schläuche und passende Gummimanschetten. Alle Übergänge sollten luftdicht mit Schlauchschellen fixiert werden, damit der Luftstrom nicht durch Nebenluft geschwächt wird.

Kompatibilität

Der Venturi-Trichter wurde für den (Affiliate Link) -> Aygrochy 150-mm-Rohrventilator entwickelt. Die Trichterform und Steigung sind auf dieses Booster-Modell abgestimmt.

Für andere Rohrventilatoren kann die Passform oder Wirkung abweichen. Bitte prüfe vor dem Kauf, ob dein Aufbau zum genannten System passt.

Vorteile im Einsatz

• unterstützt einen stabileren Luftstrom im Absaugsystem
• reduziert ungünstige Verwirbelungen im Übergang zum Booster
• hilft bei der besseren Span- und Stauberfassung am Absaugpunkt
• entlastet den Hauptsauger durch den zusätzlichen Luftstrom des Boosters
• der Booster sitzt nach dem Zyklon und bleibt dadurch besser vor Spänen geschützt

Lieferumfang

• 1 × gedruckter Venturi-Trichter

Nicht enthalten: Rohrventilator, Werkstattsauger, Zyklon, Schläuche, Gummimanschetten, Schlauchschellen und sonstiges Montagematerial.

Material und Fertigung

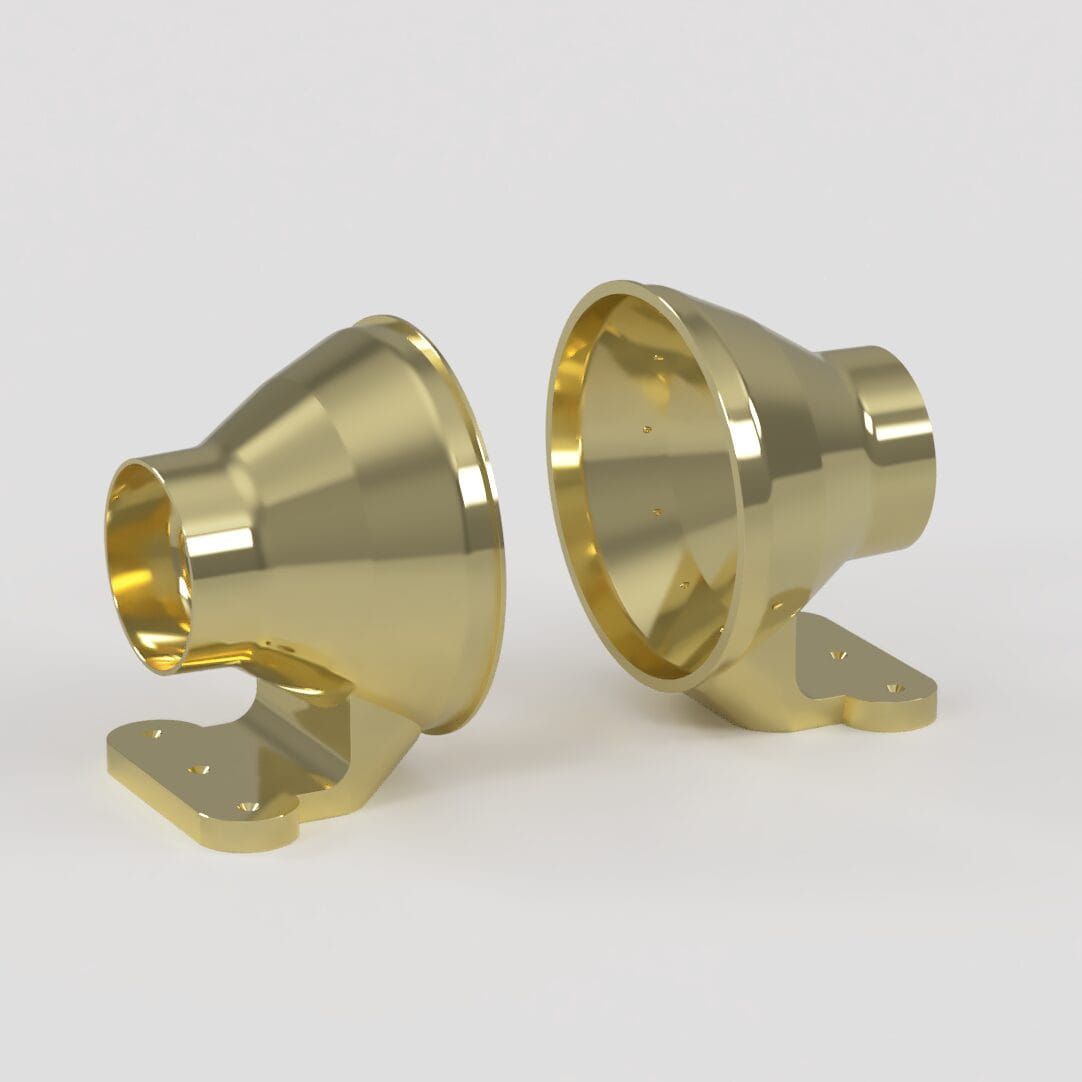

Das Bauteil wird im 3D-Druck gefertigt. Für den Werkstatteinsatz ist PETG besonders sinnvoll, da es temperatur- und schlagfester ist als normales PLA. Je nach gewählter Ausführung kann das Bauteil auch in optisch hochwertigem PLA/Silk-PLA gefertigt werden.

Hinweis zur Anwendung

Der Venturi-Trichter ist ein Bauteil für selbst gebaute Absaugsysteme. Die tatsächliche Saugleistung hängt vom gesamten System ab: Sauger, Zyklon, Booster, Schlauchlängen, Schlauchdurchmesser, Dichtigkeit der Verbindungen und Maschine beeinflussen das Ergebnis deutlich.

Video zum Aufbau

Die Funktionsweise und der Aufbau des Systems werden im passenden YouTube-Video gezeigt.

Hinweis: Verlinkte Zubehörteile wie Rohrventilator, Gummimanschetten oder Schlauchschellen können Affiliate-Links enthalten. Beim Kauf entstehen dir keine Mehrkosten.
